Ảnh hưởng của việc lựa chọn màng điện môi đến hiệu suất và độ tin cậy của tụ điện màng

Trong sản xuất tụ điện màng, hiệu suất điện và độ tin cậy lâu dài về cơ bản được quyết định bởi chất lượng của lớp màng điện môi. Mặc dù kích thước bên ngoài và các thông số định mức dễ dàng xác định, nhưng hiệu suất thực tế của tụ điện phụ thuộc vào khả năng hoạt động của vật liệu điện môi dưới tác động của điện áp, chu kỳ nhiệt và hoạt động liên tục.

Đối với các ứng dụng như tụ khởi động động cơ, bộ nguồn và thiết bị điện tử công nghiệp, việc lựa chọn màng điện môi phù hợp không chỉ đơn thuần là lựa chọn vật liệu mà còn là một quyết định kỹ thuật quan trọng ảnh hưởng trực tiếp đến độ ổn định, hiệu quả và tuổi thọ.

Vai trò của lớp màng điện môi trong tụ điện màng

Lớp màng điện môi đóng vai trò là môi trường cách điện giữa các điện cực của tụ điện và quyết định các đặc tính điện cơ bản của tụ điện. Các đặc tính của nó ảnh hưởng trực tiếp đến độ chính xác của điện dung, điện trở cách điện, tổn hao điện môi và khả năng chịu điện áp.

Các thông số điện quan trọng như hằng số điện môi (εr) và hệ số tổn hao (tan δ) quyết định hiệu quả lưu trữ và giải phóng năng lượng của tụ điện. Vật liệu điện môi ổn định đảm bảo tổn thất năng lượng tối thiểu và hiệu suất ổn định trên các dải nhiệt độ và tần số khác nhau.

Trong các ứng dụng thực tế, màng điện môi cũng phải chịu được ứng suất điện lặp đi lặp lại mà không bị suy giảm chất lượng. Chất lượng màng kém có thể dẫn đến tổn hao tăng, điện dung không ổn định và tuổi thọ giảm – những vấn đề thường chỉ xuất hiện sau thời gian hoạt động dài.

Các đặc tính điện quan trọng của màng điện môi

Khi lựa chọn màng điện môi cho tụ điện, cần phải đánh giá cẩn thận một số đặc tính điện:

Hằng số điện môi (εr): Xác định giá trị điện dung tương đối so với độ dày màng và diện tích điện cực.

Hệ số tổn hao (tan δ): Biểu thị tổn hao điện môi và sự sinh nhiệt.

Độ bền điện môi: Xác định khả năng chịu điện áp tối đa.

Điện trở cách điện: Ảnh hưởng đến dòng rò và độ ổn định lâu dài.

Đối với các ứng dụng đòi hỏi độ tin cậy cao, tổn hao điện môi thấp và điện trở cách điện cao là yếu tố thiết yếu để đảm bảo hoạt động an toàn và hiệu quả trong suốt thời gian sử dụng lâu dài.

Yêu cầu về chất lượng cơ khí và bề mặt

Hiệu năng điện thôi là chưa đủ. độ ổn định cơ học và chất lượng bề mặt Các thành phần của màng điện môi đóng vai trò quan trọng trong quá trình sản xuất và vận hành tụ điện.

Màng tụ điện chất lượng cao phải thể hiện các đặc điểm sau:

• Độ dày đồng đều trên toàn bộ cuộn

• Bề mặt nhẵn mịn, không tì vết

• Độ bền kéo ổn định, thích hợp cho việc cuộn dây.

Các khuyết tật bề mặt như vết xước nhỏ, tạp chất hoặc sự thay đổi độ dày có thể tạo ra sự tập trung điện trường cục bộ. Những điểm yếu này làm tăng nguy cơ phóng điện cục bộ và suy giảm chất lượng điện môi, đặc biệt là trong điều kiện điện áp cao hoặc nhiệt độ cao.

Tính nhất quán về mặt cơ học cũng rất cần thiết để duy trì lực căng cuộn dây ổn định và ngăn ngừa biến dạng trong quá trình chu kỳ nhiệt.

Các vật liệu màng điện môi thông dụng được sử dụng trong tụ điện màng

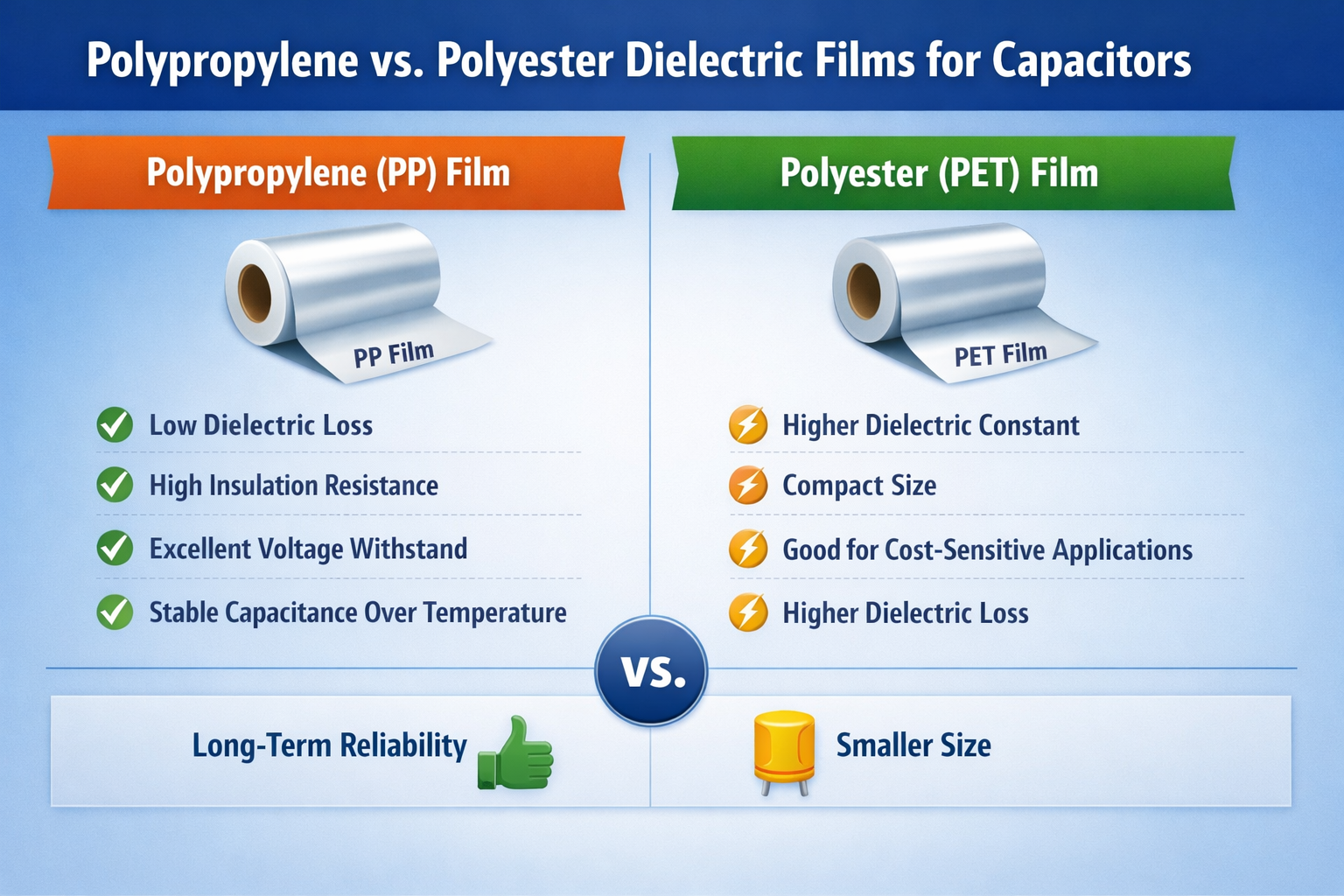

Trong số các vật liệu điện môi khác nhau, polypropylen (PP) Và polyester (PET) Chúng là loại được sử dụng phổ biến nhất trong tụ điện màng.

Màng Polypropylene (PP)

Màng polypropylene được sử dụng rộng rãi trong các tụ điện có độ tin cậy cao và tụ khởi động động cơ nhờ các đặc tính sau:

• Tổn thất điện môi thấp

• Điện trở cách điện cao

• Khả năng chịu điện áp tuyệt vời

• Điện dung ổn định theo nhiệt độ

Những đặc tính này làm cho màng PP trở nên lý tưởng cho các ứng dụng đòi hỏi hoạt động liên tục và tuổi thọ cao.

Màng Polyester (PET)

Màng polyester có hằng số điện môi cao hơn và kích thước nhỏ hơn với cùng giá trị điện dung. Nó thường được sử dụng khi kích thước nhỏ gọn là ưu tiên hàng đầu, mặc dù nhìn chung nó có tổn hao điện môi cao hơn so với polypropylene.

Việc lựa chọn giữa màng PP và PET phụ thuộc vào yêu cầu ứng dụng, điều kiện hoạt động và kỳ vọng về hiệu năng.

Màng điện môi ảnh hưởng đến độ tin cậy lâu dài như thế nào?

Chất lượng màng điện môi có tác động trực tiếp đến quá trình lão hóa của tụ điện. Theo thời gian, các yếu tố như điện áp, nhiệt độ tăng và điều kiện môi trường có thể đẩy nhanh quá trình suy thoái điện môi nếu màng điện môi không được lựa chọn đúng cách.

Màng điện môi chất lượng cao giúp đảm bảo:

• Điện dung ổn định dưới chu kỳ nhiệt

• Mức tổn hao thấp trong quá trình vận hành liên tục

• Giảm nguy cơ hư hỏng lớp cách nhiệt.

• Thời gian hoạt động kéo dài

Ngược lại, vật liệu màng không đồng nhất hoặc không phù hợp có thể dẫn đến sự suy giảm hiệu suất dần dần, tăng tổn thất và cuối cùng là hỏng hóc—thường là rất lâu sau khi tụ điện đã được lắp đặt trong thiết bị.

Từ việc lựa chọn màng điện môi đến kiểm soát sản xuất

Mặc dù việc lựa chọn màng điện môi là nền tảng của hiệu suất tụ điện, nhưng đó chỉ là bước đầu tiên. Để phát huy tối đa lợi ích của màng chất lượng cao, cần phải kiểm soát chặt chẽ quá trình sản xuất trong suốt quá trình.

Tại EVAE, màng điện môi được đánh giá cẩn thận không chỉ về đặc tính điện mà còn về độ bền cơ học và độ ổn định lâu dài. Cách tiếp cận này đảm bảo rằng các vật liệu được lựa chọn tương thích với các quy trình sản xuất chính xác và điều kiện hoạt động thực tế.

Tuy nhiên, ngay cả màng điện môi tốt nhất cũng không thể mang lại hiệu suất tối ưu nếu không được sản xuất đúng cách. Đặc biệt, chất lượng cuộn dây chính xác đóng vai trò quyết định trong việc chuyển hóa tiềm năng vật liệu thành hiệu suất tụ điện đáng tin cậy.

Phần kết luận

Việc lựa chọn màng điện môi là yếu tố then chốt trong thiết kế và sản xuất tụ điện màng. Các đặc tính điện và cơ học của nó ảnh hưởng trực tiếp đến hiệu suất, độ tin cậy và tuổi thọ.

Bằng cách lựa chọn màng điện môi phù hợp và áp dụng quy trình kiểm soát chất lượng nghiêm ngặt, các nhà sản xuất có thể đảm bảo rằng tụ điện màng đáp ứng được yêu cầu của các ứng dụng công nghiệp và năng lượng hiện đại—không chỉ trong quá trình thử nghiệm ban đầu mà còn trong suốt vòng đời hoạt động của chúng.
